Khuỷu tay SW độ A182 90 theo tiêu chuẩn ASTM A

Factory ASME B16.11 Forged Steel 90 DEGREE SW Elbow Fittings

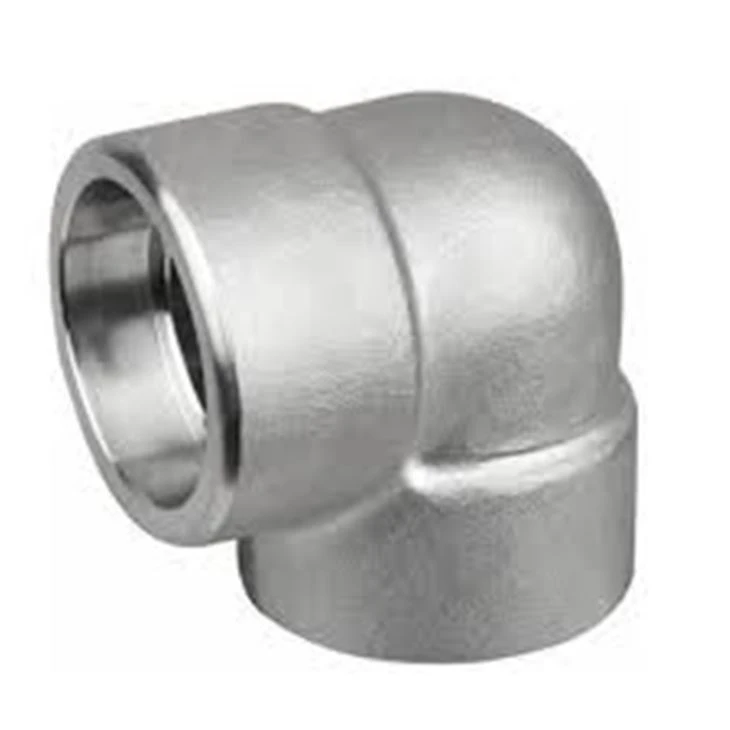

ASTM A182 90 Degree socket welding SW elbows

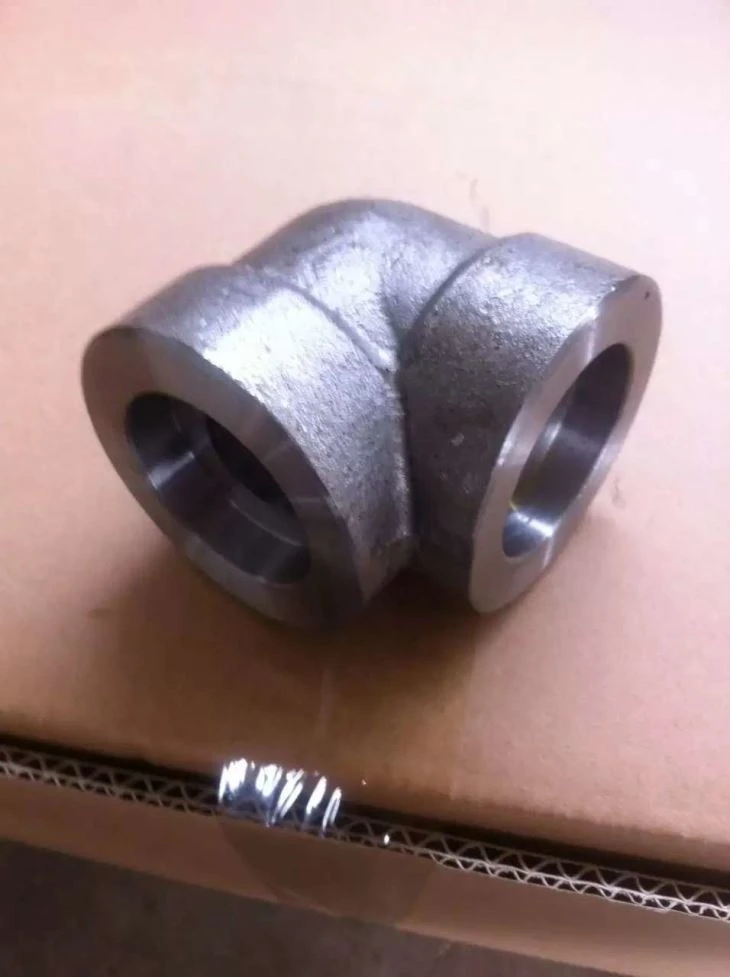

ASME B16.11 ASTM A182 90° Socket-weld Elbow Suppliers Sample

ASTM A182 SW Elbows — Packaged and Shipped

1/2

<< /span>

Khuỷu tay SW độ A182 90 theo tiêu chuẩn ASTM A

Name: Nhà sản xuất và nhà máy khuỷu tay ASTM A182 90 độ SW Trung Quốc - Giá sản phẩm tùy chỉnh - Huitong
Brand: HUITONG
SKU: 108277271

Góc: 30 độ 45 độ 60 độ 90 độ 180 độ
Bán kính: 1D,1.5D,3D,5D,8D,10D...
Kích thước: Khuỷu tay liền mạch ( 1/2 "-24"), Khuỷu tay ERW / Hàn / Chế tạo (1/2 "-48")
Độ dày của tường: SCH5S-SCHXXS

Gửi yêu cầu

Zhengzhou Huitong Pipeline Equipment Co., Ltd. là một trong những nhà sản xuất và cung cấp khuỷu tay astm a182 90 độ sw hàng đầu tại Trung Quốc. Chúng tôi nồng nhiệt chào đón bạn mua khuỷu tay xoay tiêu chuẩn A182 90 của chúng tôi. Nhà máy của chúng tôi cũng chấp nhận các đơn đặt hàng tùy chỉnh. Xin vui lòng tận hưởng giá cả cạnh tranh và dịch vụ tuyệt vời của chúng tôi.

ASME B16.11 ASTM A182 90 Khuỷu tay hàn SW

Khuỷu tay hàn ổ cắm- độ A182 90 theo tiêu chuẩn ASTMlà lựa chọn tiêu chuẩn cho các hệ thống đường ống-có lỗ khoan nhỏ, áp suất{1}}cao. Được sản xuất theo tiêu chuẩn ASME B16.11, nó được thiết kế đặc biệt cho các ứng dụng-áp suất cao, đường kính-nhỏ trong các lĩnh vực như dầu khí, xử lý hóa chất, sản xuất điện và kỹ thuật ngoài khơi.

Lớp ASTM A182:F304/L, F316/L, F51, F53, F9, F91, v.v.
Khuỷu tay:Xoay 90 độ, được thiết kế để hỗ trợ việc uốn cong góc vuông-trong hệ thống đường ống khoan-nhỏ.
Kích thước danh nghĩa:1/8" – 4"; được thiết kế đặc biệt cho áp suất-lỗ khoan nhỏ,{4}}cao.
Xếp hạng áp lực:3000LB, 6000LB, 9000LB.
Ứng dụng:Đầu giếng dầu và khí đốt, đường dây thu thập và truyền tải áp suất cao-có-nhỏ, xử lý hóa chất và hóa dầu, dàn khoan ngoài khơi và tàu biển, nồi hơi nhà máy điện, hệ thống đường ống nhiệt, v.v.

Ưu điểm:Dễ dàng cài đặt, giá thấp.

Công ty TNHH Thiết bị đường ống Zhengzhou Huitong Chứng nhận:

✅ ISO 9001:2015

✅ MTC 10204 3.1 3.2

✅100% PMI (Nhận dạng vật liệu tích cực)
✅Kiểm tra siêu âm (Theo ASME VIII)
✅Kiểm tra tác động (Thường ở -46 độ)
✅Kiểm tra bên thứ ba-(SGS/BV/DNV/LR)

Lắp ống rèn ASME B16.11 Thép hợp kim ASTM A182 GR F5 F9 F11 F12 F22 F91 90 Khuỷu tay hàn ổ cắm Deg 3000#

Những vật liệu nào được bao gồm trong Khuỷu tay ASTM A182 SW?

Thép không gỉ: ASTM A182 F304, F304L, F316, F316L, F304H, F316H, F310, F347, F321, F904L, v.v. Đặc trưng chủ yếu là khả năng chống ăn mòn.

Thép hợp kim: A182 F11, F22, F5, F9, F12, F91. Được tăng cường bằng crom và molypden, mang lại độ bền nhiệt độ-cao vượt trội.

Thép không gỉ song công & siêu kép: F51, F53, F55. Sở hữu cả độ bền cao và khả năng chống ăn mòn tuyệt vời tuy nhiên giá thành cao hơn.

Factory ASTM A182 90 deg socket welding SW elbows

Giá khuỷu tay hàn ổ cắm bằng thép không gỉ A182{1}}

NPS	F304(3000LB,USD/cái)	F316(3000LB,USD/cái)	F51(2205,3000LB,USD/cái)	F53(2507,3000LB,USD/cái)
1/2"	$4.5~$6.8	$6.5~$9.0	$11.0~$15.0	$18.0~$22.0
1"	$8.0~$11.5	$10.5~$14.5	$19.0~$25.0	$28.0~$35.0
2"	$18.0~$25.0	$25.0~$33.0	$42.0~$52.0	$60.0~$75.0
4"	$50.0~$65.0	$68.0~$88.0	$115.0~$145.0	$160.0~$200.0

Giá khuỷu tay A182 GR F5 F9 F11 F12 F22 F91 SW

Điểm	Giá/cái
F5	$9.5~$13.5
F9	$10.5~$14.8
F11	$8.8~$12.5
F12	$9.0~$12.8
F22	$12.0~$16.5
F91	$13.0~$17.5

Liên hệ ngay

Đặc điểm kỹ thuật ASME B16.11 cho các phụ kiện thép rèn

ASME B16.11là tiêu chuẩn cho các phụ kiện bằng thép rèn, bao gồm cả loại hàn ổ cắm và loại ren. Chất liệu bao gồm thép carbon, thép hợp kim và thép không gỉ. Cũng được mô tả là phụ kiện đầu cuối có ren Loại 2000, 3000, 6000 và Loại 3000, 6000 và 9000 cho phụ kiện đầu mối hàn ổ cắm. Tiêu chuẩn này bao gồm xếp hạng nhiệt độ-áp suất, kích thước, dung sai, dấu hiệu và yêu cầu vật liệu đối với phụ kiện rèn có ren và rèn

Chúng tôi có thể sản xuất khuỷu tay SW ASME B16.11 ASTM A{1}} độ chất lượng cao, phụ kiện đường ống rèn áp suất cao

ASME	B16.11	Phụ kiện rèn, ổ cắm-Hàn và ren
ASTM	A182	Đặc điểm kỹ thuật dành cho các phụ kiện bằng thép không gỉ và thép hợp kim được rèn nhằm mục đích sử dụng trong điều kiện sử dụng ở nhiệt độ -cao.

ASME B{0}}deg Ổ cắm-Kích thước và kích thước của khuỷu tay hàn

ASME B16.11 Socket-Welding 90℃Elbows Dimension Drawings

Kích thước danh nghĩa		Đường kính lỗ ổ cắm	Đường kính lỗ khoan của phụ kiện			Độ dày thành ổ cắm						Tường cơ thể			Độ sâu của ổ cắm	Trung tâm đến dưới cùng của ổ cắm
DN	NPS	B	D			C						G_phút			J_phút	A
			3000	6000	9000	3000		6000		9000		3000	6000	9000		Khuỷu tay 90 độ
			3000	6000	9000	Trung bình	tối thiểu	Trung bình	tối thiểu	Trung bình	tối thiểu	3000	6000	9000		3000	6000	9000
6	1/8	10.9	6.1	3.2	-	3.18	3.18	3.96	3.43	-	-	2.41	3.15	-	9.5	11.0	11.0	-
8	1/4	14.3	8.5	5.6	-	3.78	3.30	4.60	4.01	-	-	3.02	3.68	-	9.5	11.0	13.5	-
10	3/8	17.7	11.8	8.4	-	4.01	3.50	5.03	4.37	-	-	3.20	4.01	-	9.5	13.5	15.5	-
15	1/2	21.9	15.0	11.0	5.6	4.67	4.09	5.97	5.18	9.53	8.18	3.73	4.78	7.47	9.5	15.5	19.0	25.5
20	3/4	27.3	20.2	14.8	10.3	4.90	4.27	6.96	6.04	9.78	8.56	3.91	5.56	7.82	12.5	19.0	22.5	28.5
25	1	34.0	25.9	19.9	14.4	5.69	4.98	7.92	6.93	11.38	9.96	4.55	6.35	9.09	12.5	22.5	27.0	32.0
32	1_1/4	42.8	34.3	28.7	22.0	6.07	5.28	7.92	6.93	12.14	10.62	4.85	6.35	9.70	12.5	27.0	32.0	35.0
40	1_1/2	48.9	40.1	33.2	27.2	6.35	5.54	8.92	7.80	12.70	11.12	5.08	7.14	10.15	12.5	32.0	38.0	38.0
50	2	61.2	51.7	42.1	37.4	6.93	6.04	10.92	9.50	13.84	12.12	5.54	8.74	11.07	16.0	38.0	41.0	54.0
65	2_1/2	73.9	61.2	-	-	8.76	7.62	-	-	-	-	7.01	-	-	16.0	41.0	-	-
80	3	89.9	76.4	-	-	9.52	8.30	-	-	-	-	7.62	-	-	16.0	57.0	-	-
100	4	115.5	100.7	-	-	10.69	9.35	-	-	-	-	8.56	-	-	19.0	66.5	-	-

LƯU Ý: Kích thước được tính bằng milimét.

Nguồn:ASME B16.11

Ổ cắm hàn so với ren và khuỷu tay hàn mông: Chọn cái nào?

Khuỷu tay hàn ổ cắm: Lỗ khoan nhỏ (dưới 2 inch), áp suất trung bình-đến{2}}cao, lắp đặt cố định.
Khuỷu tay có ren: Nhanh chóng và{0}}không rắc rối. Không cần hàn-chỉ cần vặn chúng trực tiếp vào đường ống.
Khuỷu tay hàn mông: Tùy chọn nhiệm vụ{0}}nặng nhọc. Lỗ khoan lớn, áp suất cực cao. Đắt tiền để mua, và đắt tiền để cài đặt.

Kiểu	Cài đặt	Kích cỡ	Áp lực
Ổ cắm hàn (SW)	Chèn và hàn phi lê	Kích thước nhỏ Nhỏ hơn hoặc bằng 4"	Lên đến 9000LB
Mối hàn giáp mép (BW)	Hàn đối đầu rãnh	Kích thước lớn Lớn hơn hoặc bằng 2"	Cao hơn
Có ren	Kết nối ren	Kích thước nhỏ Nhỏ hơn hoặc bằng 2"	Lên tới 3000LB

Kinh nghiệm của tôi:

Lỗ khoan nhỏ, áp suất trung bình, lắp đặt cố định → Mối hàn ổ cắm. Lỗ khoan nhỏ, áp suất thấp, cần tháo gỡ thường xuyên → Có ren. Kích thước trên 2 inch hoặc cho các ứng dụng đặc biệt quan trọng → Mối hàn giáp mối.

Làm cách nào để lắp đúng khuỷu tay-Weld (SW)?

Đầu tiên, đầu ống phải được cắt vuông góc-không có gờ và không bị vát hoặc cong.
Thứ hai, làm sạch hoàn toàn các bề mặt để loại bỏ bụi, dầu hoặc rỉ sét.
Thứ ba, không nhét ống đến tận đáy. Chèn ống hoàn toàn cho đến khi chạm đáy, sau đó kéo ống lại khoảng 1/16 inch (khoảng 1,5 mm).
Thứ tư, hàn mối nối ở một số điểm để cố định nó vào đúng vị trí, sau đó hoàn thành-mối hàn góc theo chu vi đầy đủ.
Cuối cùng là kiểm tra công việc.

Câu hỏi thường gặp:

Tiêu chuẩn về kích thước nào áp dụng cho khuỷu tay hàn- 90 độ?

ASME B16.11, bao gồm các kích thước, dung sai và cấp áp suất

Tại sao các khuỷu tay hàn-ổ cắm chỉ được sản xuất ở đường kính nhỏ?

Độ bền kết cấu của các mối hàn có đường kính-ổ cắm{1}}lớn là không đủ nên chúng bị giới hạn ở 1/8"–4".

Có thể sử dụng khuỷu tay hàn-ổ cắm A182 F316L trong hệ thống nước biển không?

Thích hợp cho vùng nước nông; đối với môi trường có hàm lượng clorua-biển sâu hoặc hàm lượng clorua-cao, nên nâng cấp lên thép không gỉ song công F51/F53.

Có thể sử dụng khuỷu tay hàn-ổ cắm cho các ứng dụng áp suất siêu-cao-9.000 psi không?

Có, nhưng chỉ dành cho đường kính nhỏ Nhỏ hơn hoặc bằng 2". Đối với các ứng dụng áp suất cực cao-đường kính-cao{4}}có đường kính lớn, nên sử dụng phụ kiện hàn giáp mép-.

Làm cách nào để bạn chọn giữa mối hàn-ổ cắm và khuỷu tay có ren?

Chọn mối hàn ổ cắm cho các ứng dụng có-áp suất cao hoặc dễ bị rung-; chọn luồng cho môi trường-không có ngọn lửa, hệ thống-áp suất thấp hoặc ứng dụng yêu cầu tháo gỡ nhanh.

Sự khác biệt giữa ASTM A182 F304 và F316 là gì?

Sự khác biệt nằm ở việc bổ sung 2–3% molypden trong F316, chất này không có trong F304. F316 hoạt động tốt hơn đáng kể trong môi trường ven biển và các nhà máy hóa chất xử lý nước mặn hoặc nước muối.

F316L đắt hơn bao nhiêu so với F304L?

Nó đắt hơn khoảng 15%–30% và có khả năng chống lại các ion clorua và ăn mòn rỗ vượt trội.

Đầu ống có cần phải vát trước khi hàn ổ cắm không?

Không. Đối với hàn ổ cắm, các đầu ống chỉ cần được cắt phẳng, mài nhẵn và làm sạch hoàn toàn.

Định mức nhiệt độ tối đa cho khuỷu tay hàn-theo tiêu chuẩn ASTM A182 là bao nhiêu?

Thép không gỉ F304/F316: Nhiệt độ sử dụng liên tục tối đa khoảng 800–850 độ.
Thép hợp kim F11/F22: Khoảng 550–600 độ.

Giới thiệu về Công ty TNHH Thiết bị Đường ống Zhengzhou Huitong.

HT PIPE là-nhà cung cấp và xuất khẩu nổi tiếng. Chúng tôi là nhà cung cấp vật liệu hợp kim không gỉ/cacbon/niken có kinh nghiệm xuất khẩu 15+. Chúng tôi không chỉ cung cấp ống, tấm, thanh tròn mà còn cung cấp phụ kiện đường ống, mặt bích, v.v. Hãy liên hệ với chúng tôi để biết thêm thông tin và giá cả miễn phí.

Tác giả: Chloe Pu (5 năm trong ngành thép không gỉ, hợp kim niken và thép cacbon)

Đã xuất bản: Ngày 7 tháng 4 năm 2026 (Giờ Bắc Kinh)

Chú phổ biến: Khuỷu tay SW A182 90 độ ASTM, Trung Quốc, nhà sản xuất, nhà máy, giá cả, tùy chỉnh
