Sự khác biệt giữa ống và ống là gì?

Mọi người sử dụng các từ ống và ống thay thế cho nhau và họ nghĩ rằng cả hai đều giống nhau. Tuy nhiên, có sự khác biệt đáng kể giữa ống và ống.

Câu trả lời ngắn gọn là: PIPE là một hình ống tròn để phân phối chất lỏng và khí, được chỉ định bằng kích thước đường ống danh nghĩa (NPS hoặc DN) thể hiện một dấu hiệu sơ bộ về khả năng vận chuyển đường ống; ỐNG là một phần rỗng hình tròn, hình chữ nhật, hình vuông hoặc hình bầu dục được đo bằng đường kính ngoài (OD) và độ dày thành (WT), được biểu thị bằng inch hoặc milimét.

Pipe là gì?

Đường ống là một đoạn rỗng có tiết diện tròn để vận chuyển sản phẩm. Các sản phẩm bao gồm chất lỏng, khí, viên, bột và hơn thế nữa.

Kích thước quan trọng nhất đối với đường ống là đường kính ngoài (OD) cùng với độ dày thành ống (WT). OD trừ 2 lần WT (lịch trình) xác định đường kính trong (ID) của ống, xác định dung tích chất lỏng của ống.

Ví dụ về OD và ID thực tế

Đường kính ngoài thực tế

• NPS 1 OD thực tế =1,5 / 16" (33,4 mm)

• NPS 2 OD thực tế =2,3 / 8" (60,3 mm)

• NPS 3 OD thực tế =3½" (88,9 mm)

• NPS 4 OD thực tế =4½" (114,3 mm)

• NPS 12 OD thực tế =12¾" (323,9 mm)

• NPS 14 OD thực tế =14" (355,6 mm)

Đường kính bên trong thực tế của ống 1 inch.

• NPS 1-SCH 40=OD33,4 mm -WT. 3,38 mm - ID 26,64 mm

• NPS 1-SCH 80=OD33,4 mm -WT. 4,55 mm - ID 24,30 mm

• NPS 1-SCH 160=OD33,4 mm -WT. 6,35 mm - ID 20,70 mm

Như đã xác định ở trên, đường kính bên trong được xác định bằng đường kính bên ngoài (OD) và độ dày thành (WT).

Các thông số cơ học quan trọng nhất đối với đường ống là xếp hạng áp suất, độ bền chảy và độ dẻo.

Sự kết hợp tiêu chuẩn giữa Kích thước ống danh nghĩa và Độ dày thành ống (lịch trình) được đề cập bởi các thông số kỹ thuật ASME B36.10 và ASME B36.19 (tương ứng, ống carbon và hợp kim và ống thép không gỉ).

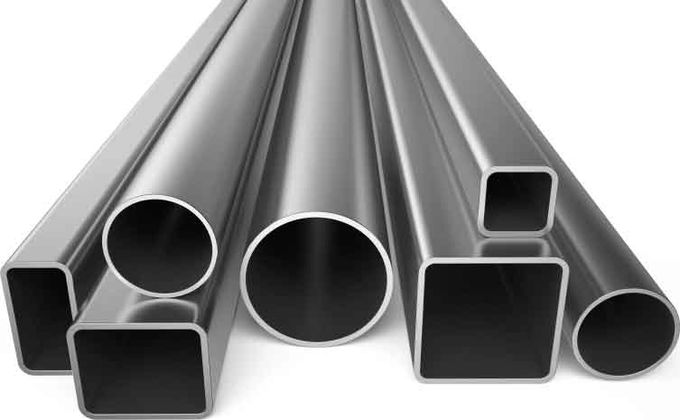

Tube là gì?

Tên TUBE dùng để chỉ các phần rỗng hình tròn, hình vuông, hình chữ nhật và hình bầu dục được sử dụng cho thiết bị áp lực, ứng dụng cơ khí và hệ thống thiết bị đo đạc.

Các ống được chỉ định với đường kính ngoài và độ dày của thành, tính bằng inch hoặc milimét.

Pipe vs Tube, 10 điểm khác biệt cơ bản
