Kích thước mặt bích ASME B16.47 Series A
Dec 08, 2025
ASME B16.47chỉ định kích thước, dung sai, vật liệu, ký hiệu và xếp hạng áp suất cho-mặt bích ống có đường kính lớn ở các kích cỡ NPS 26 (DN 650) đến NPS 60 (DN 1500). Tiêu chuẩn này bao gồm các mặt bích có cấp áp suất 75, 150, 300, 400, 600 và 900.
Tiêu chuẩn ANSI B16.47 được giới hạn ở mặt bích hàn cổ và mặt bích mù.

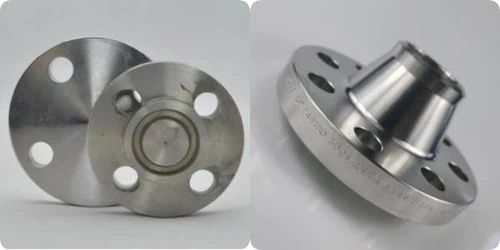

ASME/ANSI B16.47 cung cấp:
- Mặt bích cổ hàn
- Mặt bích mù
Đánh dấu mặt bích ASME B16.47
- Tên: Tên nhà sản xuất hoặc nhãn hiệu
- Chất liệu: Đúc hoặc rèn, tiêu chuẩn vật liệu ASTM xxx.
- Xếp hạng áp suất: (tức là Loại 75, 150, 300, 400, 600 hoặc 900).
- Sự phù hợp: tiêu chuẩn ASME B16 hoặc B16.47.
- Nhiệt độ: Nếu nhiệt độ được ghi lại, hãy cho biết mức áp suất tương ứng.
- Kích thước: NPS
- Mặt bích khớp vòng: Phải được đánh dấu bằng chữ R và số rãnh vòng.
- Đánh dấu nhiều vật liệu: Trong trường hợp sử dụng nhiều vật liệu.
Xếp hạng áp suất ASME B16.47 Series A
|
Mặt bích ASME B16.47 Series A, theo loại |
|||||
|
150 |
300 |
400 |
600 |
900 |
- |
Vật liệu mặt bích ANSI B16.47
|
ASTM A105 |
ASTM A350 |
ASTM A182 |
ASTM A216 |
ASTM A352 |
ASTM A217 |
ASTM A351 |
ASTM A240 |
|
ASTM A515 |
ASTM A537 |
ASTM A203 |
ASTM A515 |
ASTM A203 |
ASTM A204 |
ASTM A387 |
/ |
Vật liệu tấm chỉ có thể được sử dụng cho mặt bích mù
ASME B16.47 Kích thước của vòng-Mặt khớp
|
Kích thước ống danh nghĩa cho lớp |
rãnh Con số |
Kích thước rãnh |
Bán kính tại Đáy,R |
Đường kính của Tăng lên phần,K |
|||||
|
Sân bóng đá Đường kính,P |
độ sâu,E |
Chiều rộng,F |
|||||||
|
300 |
400 |
600 |
900 |
||||||
|
26 |
26 |
26 |
. . . |
R93 |
749.30 |
12.70 |
19.84 |
1.5 |
810 |
|
28 |
28 |
28 |
. . . |
R94 |
800.10 |
12.70 |
19.84 |
1.5 |
861 |
|
30 |
30 |
30 |
. . . |
R95 |
857.25 |
12.70 |
19.84 |
1.5 |
917 |
|
32 |
32 |
32 |
. . . |
R96 |
914.40 |
14.27 |
23.01 |
1.5 |
984 |
|
34 |
34 |
34 |
. . . |
R97 |
965.20 |
14.27 |
23.01 |
1.5 |
1 035 |
|
36 |
36 |
36 |
. . . |
R98 |
1 022.35 |
14.27 |
23.01 |
1.5 |
1 092 |
|
. . . |
. . . |
. . . |
26 |
R100 |
749.30 |
17.48 |
30.18 |
2.3 |
832 |
|
. . . |
. . . |
. . . |
28 |
R101 |
800.10 |
17.48 |
33.32 |
2.3 |
889 |
|
. . . |
. . . |
. . . |
30 |
R102 |
857.25 |
17.48 |
33.32 |
2.3 |
946 |
|
. . . |
. . . |
. . . |
32 |
R103 |
914.40 |
17.48 |
33.32 |
2.3 |
1 003 |
|
. . . |
. . . |
. . . |
34 |
R104 |
965.20 |
20.62 |
36.53 |
2.3 |
1 067 |
|
. . . |
. . . |
. . . |
36 |
R105 |
1 022.35 |
20.62 |
36.53 |
2.3 |
1 124 |
LƯU Ý:
Kích thước được tính bằng milimét.
LƯU Ý: (1) Chiều cao phần nhô lên bằng chiều sâu kích thước rãnhE, nhưng không phải chịu dung sai choE. Có thể sử dụng đường viền toàn mặt.
Dung sai kích thước
- E (độ sâu): +0.41, −0,00
- F (chiều rộng): ± 0,20
- P (đường kính bước): ± 0,13
- R (bán kính ở dưới cùng): +0.8, −0,0 đối với R Nhỏ hơn hoặc bằng 1,5; ±0,8 cho R > 1,5
- Góc 23 độ: ±1∕2 độ
Kích thước mặt bích ASME B16.47 Series A Class 150
| Đường ống | tối thiểu Độ dày của Mặt bích, tf [Lưu ý (1)] |
Dữ liệu trung tâm | Nâng lên Khuôn mặt |
khoan | Bán kính | Chiều dài của Bu lông, L [Ghi chú (4), (5)]Bu lông đinh tán |
|||||||
| danh nghĩa Đường ống Kích cỡ |
OD của Mặt bích, O |
hàn Cổ mặt bích |
Mù mặt bích |
Chiều dài Bởi vì Trung tâm, Y |
Diam. của Trung tâm, X [Lưu ý (2)] |
trung tâm Diam. Hàng đầu, A [Lưu ý (3)] |
Nâng lên Khuôn mặt Diam., R |
Diam. của Bolt Vòng tròn |
Số của bu lông lỗ |
Diam. của Bolt Hố, TRONG. |
Diam. của bu lông, TRONG. |
tối thiểu Phi lê Bán kính, r1 |
Nâng lên Khuôn mặt 1,6 mm |
| 26 | 870 | 66.8 | 66.8 | 119 | 676 | 660.4 | 749 | 806.4 | 24 | 1 3∕8 | 1 1∕4 | 10 | 225 |
| 28 | 927 | 69.8 | 69.8 | 124 | 727 | 711.2 | 800 | 863.6 | 28 | 1 3∕8 | 1 1∕4 | 11 | 230 |
| 30 | 984 | 73.2 | 73.2 | 135 | 781 | 762 | 857 | 914.4 | 28 | 1 3∕8 | 1 1∕4 | 11 | 235 |
| 32 | 1 060 | 79.5 | 79.5 | 143 | 832 | 812.8 | 914 | 977.9 | 28 | 1 5∕8 | 1 1∕2 | 11 | 265 |
| 34 | 1 111 | 81 | 81 | 148 | 883 | 863.6 | 965 | 1 028.7 | 32 | 1 5∕8 | 1 1∕2 | 13 | 270 |
| 36 | 1 168 | 88.9 | 88.9 | 156 | 933 | 914.4 | 1 022 | 1 085.8 | 32 | 1 5∕8 | 1 1∕2 | 13 | 285 |
| 38 | 1 238 | 85.9 | 85.9 | 156 | 991 | 965.2 | 1 073 | 1 149.4 | 32 | 1 5∕8 | 1 1∕2 | 13 | 280 |
| 40 | 1 289 | 88.9 | 88.9 | 162 | 1 041 | 1 016.0 | 1 124 | 1 200.2 | 36 | 1 5∕8 | 1 1∕2 | 13 | 285 |
| 42 | 1 346 | 95.2 | 95.2 | 170 | 1 092 | 1 066.8 | 1 194 | 1 257.3 | 36 | 1 5∕8 | 1 1∕2 | 13 | 300 |
| 44 | 1 403 | 100.1 | 100.1 | 176 | 1 143 | 1 117.6 | 1 245 | 1 314.4 | 40 | 1 5∕8 | 1 1∕2 | 13 | 305 |
| 46 | 1 454 | 101.6 | 101.6 | 184 | 1 197 | 1 168.4 | 1 295 | 1 365.2 | 40 | 1 5∕8 | 1 1∕2 | 13 | 310 |
| 48 | 1 511 | 106.4 | 106.4 | 191 | 1 248 | 1 219.2 | 1 359 | 1 422.4 | 44 | 1 5∕8 | 1 1∕2 | 13 | 320 |
| 50 | 1 568 | 109.7 | 109.7 | 202 | 1 302 | 1 270.0 | 1 410 | 1 479.6 | 44 | 1 7∕8 | 1 3∕4 | 13 | 340 |
| 52 | 1 626 | 114.3 | 114.3 | 208 | 1 353 | 1 320.8 | 1 461 | 1 536.7 | 44 | 1 7∕8 | 1 3∕4 | 13 | 350 |
| 54 | 1 683 | 119.1 | 119.1 | 214 | 1 403 | 1 371.6 | 1 511 | 1 593.8 | 44 | 1 7∕8 | 1 3∕4 | 13 | 360 |
| 56 | 1 746 | 122.4 | 122.4 | 227 | 1 457 | 1 422.4 | 1 575 | 1 651.0 | 48 | 1 7∕8 | 1 3∕4 | 13 | 365 |
| 58 | 1 803 | 127 | 127 | 233 | 1 508 | 1 473.2 | 1 626 | 1 708.2 | 48 | 1 7∕8 | 1 3∕4 | 13 | 380 |
| 60 | 1 854 | 130.3 | 130.3 | 238 | 1 559 | 1 524.0 | 1 676 | 1 759.0 | 52 | 1 7∕8 | 1 3∕4 | 13 | 380 |
LƯU Ý:
Kích thước tính bằng milimét
(1) Chiều dày mặt bích tối thiểu không bao gồm chiều dày mặt nâng
(2) Kích thước này dành cho đầu lớn của trục, có thể thẳng hoặc thuôn nhọn.
(3) Để hàn và vát.
(4) Chiều dài của chốt đinh không bao gồm chiều cao của các điểm.
(5) Chiều dài bu lông không được nêu trong bảng có thể được xác định theo Phụ lục D không bắt buộc.

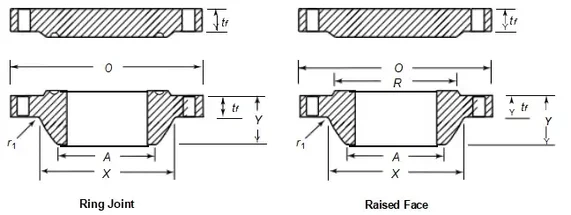

Kích thước mặt bích ASME B16.47 Series A Class 300
| Đường ống | tối thiểu Độ dày của Mặt bích, tf [Lưu ý (1)] |
Dữ liệu trung tâm | Nâng lên Khuôn mặt |
khoan | Bán kính | Chiều dài của Bu lông, L [Ghi chú (4), (5)]Bu lông đinh tán |
||||||||
| danh nghĩa Đường ống Kích cỡ |
OD của Mặt bích, O |
hàn Cổ mặt bích |
Mù mặt bích |
Chiều dài Bởi vì Trung tâm, Y |
Diam. của Trung tâm, X [Lưu ý (2)] |
trung tâm Diam. Hàng đầu, A [Lưu ý (3)] |
Nâng lên Khuôn mặt Diam., R |
Diam. của Bolt Vòng tròn |
Số của bu lông lỗ |
Diam. của Bolt Hố, TRONG. |
Diam. của bu lông, TRONG. |
tối thiểu Phi lê Bán kính, r1 |
Nâng lên Khuôn mặt 1,6 mm |
Nhẫn Chung |
| 26 | 972 | 78 | 82.6 | 183 | 721 | 660.4 | 749 | 876.3 | 28 | 1 3∕4 | 1 5∕8 | 10 | 270 | 290 |
| 28 | 1 035 | 84.3 | 88.9 | 195 | 775 | 711.2 | 800 | 939.8 | 28 | 1 3∕4 | 1 5∕8 | 11 | 280 | 300 |
| 30 | 1 092 | 90.7 | 93.7 | 208 | 827 | 762 | 857 | 997 | 28 | 1 7∕8 | 1 3∕4 | 11 | 300 | 320 |
| 32 | 1 149 | 97 | 98.6 | 221 | 881 | 812.8 | 914 | 1 054.1 | 28 | 2 | 1 7∕8 | 11 | 320 | 345 |
| 34 | 1 206 | 100.1 | 103.4 | 230 | 937 | 863.6 | 965 | 1 104.9 | 28 | 2 | 1 7∕8 | 13 | 330 | 350 |
| 36 | 1 270 | 103.4 | 109.7 | 240 | 991 | 914.4 | 1 022 | 1 168.4 | 32 | 2 1∕8 | 2 | 13 | 340 | 365 |
| 38 | 1 168 | 106.4 | 106.4 | 179 | 994 | 965.2 | 1 029 | 1 092.2 | 32 | 1 5∕8 | 1 1∕2 | 13 | 320 | ... |
| 40 | 1 238 | 112.8 | 112.8 | 192 | 1 048 | 1 016.0 | 1 086 | 1 155.7 | 32 | 1 3∕4 | 1 5∕8 | 13 | 340 | ... |
| 42 | 1 289 | 117.6 | 117.6 | 199 | 1 099 | 1 066.8 | 1 137 | 1 206.5 | 32 | 1 3∕4 | 1 5∕8 | 13 | 350 | ... |
| 44 | 1 353 | 122.4 | 122.4 | 205 | 1 149 | 1 117.6 | 1 194 | 1 263.6 | 32 | 1 7∕8 | 1 3∕4 | 13 | 365 | ... |
| 46 | 1 416 | 127 | 127 | 214 | 1 203 | 1 168.4 | 1 245 | 1 320.8 | 28 | 2 | 1 7∕8 | 13 | 380 | ... |
| 48 | 1 467 | 131.8 | 131.8 | 222 | 1 254 | 1 219.2 | 1 302 | 1 371.6 | 32 | 2 | 1 7∕8 | 13 | 390 | ... |
| 50 | 1 530 | 138.2 | 138.2 | 230 | 1 305 | 1 270.0 | 1 359 | 1 428.8 | 32 | 2 1∕8 | 2 | 13 | 410 | ... |
| 52 | 1 581 | 143 | 143 | 237 | 1 356 | 1 320.8 | 1 410 | 1 479.6 | 32 | 2 1∕8 | 2 | 13 | 420 | ... |
| 54 | 1 657 | 150.9 | 150.9 | 251 | 1 410 | 1 371.6 | 1 467 | 1 549.4 | 28 | 2 3∕8 | 2 1∕4 | 13 | 450 | ... |
| 56 | 1 708 | 152.4 | 152.4 | 259 | 1 464 | 1 422.4 | 1 518 | 1 600.2 | 28 | 2 3∕8 | 2 1∕4 | 13 | 450 | ... |
| 58 | 1 759 | 157.2 | 157.2 | 265 | 1 514 | 1 473.2 | 1 575 | 1 651.0 | 32 | 2 3∕8 | 2 1∕4 | 13 | 465 | ... |
| 60 | 1 810 | 160.1 | 160.1 | 272 | 1 565 | 1 524.0 | 1 626 | 1 701.8 | 32 | 2 3∕8 | 2 1∕4 | 13 | 475 | ... |
LƯU Ý:
Kích thước được tính bằng milimét.
(1) Chiều dày mặt bích tối thiểu không bao gồm chiều dày mặt nâng.
(2) Kích thước này dành cho đầu lớn của trục, có thể thẳng hoặc thuôn nhọn.
(3) Để hàn và vát.
(4) Chiều dài của chốt đinh không bao gồm chiều cao của các điểm.
(5) Chiều dài bu lông không được nêu trong bảng có thể được xác định theo Phụ lục D không bắt buộc.
Kích thước mặt bích ASME B16.47 Series A Class 400
| Đường ống | tối thiểu Độ dày của Mặt bích, tf [Lưu ý (1)] |
Dữ liệu trung tâm | Nâng lên Khuôn mặt |
khoan | Bán kính | Chiều dài của Bu lông, L [Ghi chú (4), (5)]Bu lông đinh tán |
||||||||
| danh nghĩa Đường ống Kích cỡ |
OD của Mặt bích, O |
hàn Cổ mặt bích |
Mù mặt bích |
Chiều dài Bởi vì Trung tâm, Y |
Diam. của Trung tâm, X [Lưu ý (2)] |
trung tâm Diam. Hàng đầu, A [Lưu ý (3)] |
Nâng lên Khuôn mặt Diam., R |
Diam. của Bolt Vòng tròn |
Số của bu lông lỗ |
Diam. của Bolt Hố, TRONG. |
Diam. của bu lông, TRONG. |
tối thiểu Phi lê Bán kính, r1 |
Nâng lên Khuôn mặt 6,4 mm |
Nhẫn Chung |
| 26 | 972 | 88.9 | 98.6 | 194 | 727 | 660.4 | 749 | 876.3 | 28 | 1 7∕8 | 1 3∕4 | 11 | 310 | 320 |
| 28 | 1 035 | 95.2 | 104.6 | 206 | 783 | 711.2 | 800 | 939.8 | 28 | 2 | 1 7∕8 | 13 | 330 | 340 |
| 30 | 1 092 | 101.6 | 111.3 | 219 | 837 | 762 | 857 | 997 | 28 | 2 1∕8 | 2 | 13 | 345 | 360 |
| 32 | 1 149 | 108 | 115.8 | 232 | 889 | 812.8 | 914 | 1 054.1 | 28 | 2 1∕8 | 2 | 13 | 360 | 375 |
| 34 | 1 206 | 111.3 | 122.2 | 241 | 945 | 863.6 | 965 | 1 104.9 | 28 | 2 1∕8 | 2 | 14 | 365 | 380 |
| 36 | 1 270 | 114.3 | 128.5 | 251 | 1 000 | 914.4 | 1 022 | 1 168.4 | 32 | 2 1∕8 | 2 | 14 | 375 | 385 |
| 38 | 1 206 | 124 | 124 | 206 | 1 003 | 965.2 | 1 035 | 1 117.6 | 32 | 1 7∕8 | 1 3∕4 | 14 | 380 | ... |
| 40 | 1 270 | 130 | 130 | 216 | 1 054 | 1 016.0 | 1 092 | 1 174.8 | 32 | 2 | 1 7∕8 | 14 | 405 | ... |
| 42 | 1 321 | 133.4 | 133.4 | 224 | 1 108 | 1 066.8 | 1 143 | 1 225.6 | 32 | 2 | 1 7∕8 | 14 | 405 | ... |
| 44 | 1 384 | 139.7 | 139.7 | 233 | 1 159 | 1 117.6 | 1 200 | 1 282.7 | 32 | 2 1∕8 | 2 | 14 | 425 | ... |
| 46 | 1 441 | 146 | 146 | 244 | 1 213 | 1 168.4 | 1 257 | 1 339.8 | 36 | 2 1∕8 | 2 | 14 | 435 | ... |
| 48 | 1 511 | 152.4 | 152.4 | 257 | 1 267 | 1 219.2 | 1 308 | 1 403.4 | 28 | 2 3∕8 | 2 1∕4 | 14 | 460 | ... |
| 50 | 1 568 | 157.2 | 158.8 | 268 | 1 321 | 1 270.0 | 1 362 | 1 460.5 | 32 | 2 3∕8 | 2 1∕4 | 14 | 470 | ... |
| 52 | 1 619 | 162.1 | 163.6 | 276 | 1 372 | 1 320.8 | 1 413 | 1 511.3 | 32 | 2 3∕8 | 2 1∕4 | 14 | 480 | ... |
| 54 | 1 702 | 169.9 | 171.4 | 289 | 1 425 | 1 371.6 | 1 470 | 1 581.2 | 28 | 2 5∕8 | 2 1∕2 | 14 | 510 | ... |
| 56 | 1 753 | 174.8 | 176.3 | 298 | 1 480 | 1 422.4 | 1 527 | 1 632.0 | 32 | 2 5∕8 | 2 1∕2 | 14 | 520 | ... |
| 58 | 1 803 | 177.8 | 180.8 | 306 | 1 530 | 1 473.2 | 1 578 | 1 682.8 | 32 | 2 5∕8 | 2 1∕2 | 14 | 530 | ... |
| 60 | 1 886 | 185.7 | 189 | 319 | 1 584 | 1 524.0 | 1 635 | 1 752.6 | 32 | 2 7∕8 | 2 3∕4 | 14 | 560 | ... |
LƯU Ý:
Kích thước được tính bằng milimét trừ khi có ghi chú khác.
(1) Chiều dày mặt bích tối thiểu không bao gồm chiều dày mặt nâng.
(2) Kích thước này dành cho đầu lớn của trục, có thể thẳng hoặc thuôn nhọn.
(3) Để hàn và vát.
(4) Chiều dài của chốt đinh không bao gồm chiều cao của các điểm.
(5) Chiều dài bu lông không được nêu trong bảng có thể được xác định theo Phụ lục D không bắt buộc.

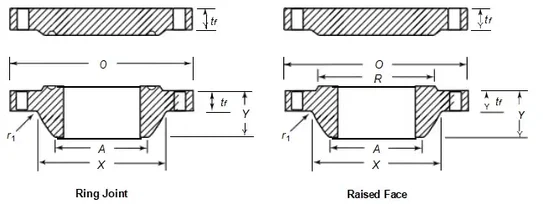

Kích thước mặt bích ASME B16.47 Series A Class 600
| Đường ống | tối thiểu Độ dày của Mặt bích, tf [Lưu ý (1)] |
Dữ liệu trung tâm | Nâng lên Khuôn mặt |
khoan | Bán kính | Chiều dài của Bu lông, L [Ghi chú (4), (5)]Bu lông đinh tán |
||||||||
| danh nghĩa Đường ống Kích cỡ |
OD của Mặt bích, O |
hàn Cổ mặt bích |
Mù mặt bích |
Chiều dài Bởi vì Trung tâm, Y |
Diam. của Trung tâm, X [Lưu ý (2)] |
trung tâm Diam. Hàng đầu, A [Lưu ý (3)] |
Nâng lên Khuôn mặt Diam., R |
Diam. của Bolt Vòng tròn |
Số của bu lông lỗ |
Diam. của Bolt Hố, TRONG. |
Diam. của bu lông, TRONG. |
tối thiểu Phi lê Bán kính, r1 |
Nâng lên Khuôn mặt 6,4 mm |
Nhẫn Chung |
| 26 | 1 016 | 108 | 125.5 | 222 | 748 | 660.4 | 749 | 914.4 | 28 | 2 | 1 7∕8 | 13 | 355 | 365 |
| 28 | 1 073 | 111.3 | 131.8 | 235 | 803 | 711.2 | 800 | 965.2 | 28 | 2 1∕8 | 2 | 13 | 365 | 375 |
| 30 | 1 130 | 114.3 | 139.7 | 248 | 862 | 762 | 857 | 1 022.4 | 28 | 2 1∕8 | 2 | 13 | 375 | 385 |
| 32 | 1 194 | 117.3 | 147.6 | 260 | 917 | 812.8 | 914 | 1 079.5 | 28 | 2 3∕8 | 2 1∕4 | 13 | 390 | 405 |
| 34 | 1 245 | 120.6 | 153.9 | 270 | 973 | 863.6 | 965 | 1 130.3 | 28 | 2 3∕8 | 2 1∕4 | 14 | 400 | 410 |
| 36 | 1 314 | 124 | 162.1 | 282 | 1 032 | 914.4 | 1 022 | 1 193.8 | 28 | 2 5∕8 | 2 1∕2 | 14 | 415 | 430 |
| 38 | 1 270 | 152.4 | 155.4 | 254 | 1 022 | 965.2 | 1 054 | 1 162.0 | 28 | 2 3∕8 | 2 1∕4 | 14 | 465 | ... |
| 40 | 1 321 | 158.8 | 162.1 | 264 | 1 073 | 1 016.0 | 1 111 | 1 212.8 | 32 | 2 3∕8 | 2 1∕4 | 14 | 480 | ... |
| 42 | 1 403 | 168.1 | 171.4 | 279 | 1 127 | 1 066.8 | 1 168 | 1 282.7 | 28 | 2 5∕8 | 2 1∕2 | 14 | 510 | ... |
| 44 | 1 454 | 173 | 177.8 | 289 | 1 181 | 1 117.6 | 1 226 | 1 333.5 | 32 | 2 5∕8 | 2 1∕2 | 14 | 520 | ... |
| 46 | 1 511 | 179.3 | 185.7 | 300 | 1 235 | 1 168.4 | 1 276 | 1 390.6 | 32 | 2 5∕8 | 2 1∕2 | 14 | 530 | ... |
| 48 | 1 594 | 189 | 195.3 | 316 | 1 289 | 1 219.2 | 1 334 | 1 460.5 | 32 | 2 7∕8 | 2 3∕4 | 14 | 565 | ... |
| 50 | 1 670 | 196.8 | 203.2 | 329 | 1 343 | 1 270.0 | 1 384 | 1 524.0 | 28 | 3 1∕8 | 3 | 14 | 595 | ... |
| 52 | 1 721 | 203.2 | 209.6 | 337 | 1 394 | 1 320.8 | 1 435 | 1 574.8 | 32 | 3 1∕8 | 3 | 14 | 605 | ... |
| 54 | 1 778 | 209.6 | 217.4 | 349 | 1 448 | 1 371.6 | 1 492 | 1 632.0 | 32 | 3 1∕8 | 3 | 14 | 620 | ... |
| 56 | 1 854 | 217.4 | 225.6 | 362 | 1 502 | 1 422.4 | 1 543 | 1 695.4 | 32 | 3 3∕8 | 3 1∕4 | 16 | 645 | ... |
| 58 | 1 905 | 222.2 | 231.6 | 370 | 1 553 | 1 473.2 | 1 600 | 1 746.2 | 32 | 3 3∕8 | 3 1∕4 | 16 | 655 | ... |
| 60 | 1 994 | 233.4 | 242.8 | 389 | 1 610 | 1 524.0 | 1 657 | 1 822.4 | 28 | 3 5∕8 | 3 1∕2 | 17 | 690 | ... |
LƯU Ý:
Kích thước được tính bằng milimét.
(1) Chiều dày mặt bích tối thiểu không bao gồm chiều dày mặt nâng.
(2) Kích thước này dành cho đầu lớn của trục, có thể thẳng hoặc thuôn nhọn.
(3) Để hàn và vát.
(4) Chiều dài của chốt đinh không bao gồm chiều cao của các điểm.
(5) Chiều dài bu lông không được nêu trong bảng có thể được xác định theo Phụ lục D không bắt buộc.

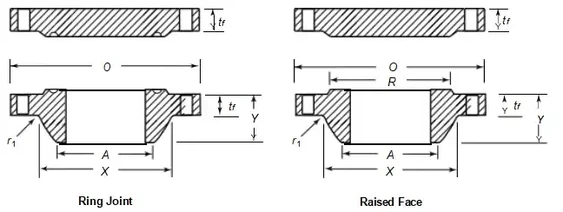

Kích thước mặt bích ASME B16.47 Series A Class 900
| Đường ống | tối thiểu Độ dày của Mặt bích, tf [Lưu ý (1)] |
Dữ liệu trung tâm | Nâng lên Khuôn mặt |
khoan | Bán kính | Chiều dài của Bu lông, L [Ghi chú (4), (5)]Bu lông đinh tán |
||||||||
| danh nghĩa Đường ống Kích cỡ |
OD của Mặt bích, O |
hàn Cổ mặt bích |
Mù mặt bích |
Chiều dài Bởi vì Trung tâm, Y |
Diam. của Trung tâm, X [Lưu ý (2)] |
trung tâm Diam. Hàng đầu, A [Lưu ý (3)] |
Nâng lên Khuôn mặt Diam., R |
Diam. của Bolt Vòng tròn |
Số của bu lông lỗ |
Diam. của Bolt Hố, TRONG. |
Diam. của bu lông, TRONG. |
tối thiểu Phi lê Bán kính, r1 |
Nâng lên Khuôn mặt 6,4 mm |
Nhẫn Chung |
| 26 | 1 086 | 139.7 | 160.3 | 286 | 775 | 660.4 | 749 | 952.5 | 20 | 2 7∕8 | 2 3∕4 | 11 | 465 | 485 |
| 28 | 1 168 | 142.7 | 171.4 | 298 | 832 | 711.2 | 800 | 1 022.4 | 20 | 3 1∕8 | 3 | 13 | 485 | 505 |
| 30 | 1 232 | 149.4 | 182.4 | 311 | 889 | 762 | 857 | 1 085.8 | 20 | 3 1∕8 | 3 | 13 | 495 | 520 |
| 32 | 1 314 | 158.8 | 193.5 | 330 | 946 | 812.8 | 914 | 1 155.7 | 20 | 3 3∕8 | 3 1∕4 | 13 | 530 | 550 |
| 34 | 1 397 | 165.1 | 204.7 | 349 | 1 006 | 863.6 | 965 | 1 225.6 | 20 | 3 5∕8 | 3 1∕2 | 14 | 555 | 580 |
| 36 | 1 460 | 171.4 | 214.4 | 362 | 1 064 | 914.4 | 1 022 | 1 289.0 | 20 | 3 5∕8 | 3 1∕2 | 14 | 565 | 595 |
| 38 | 1 460 | 190.5 | 215.9 | 353 | 1 073 | 965.2 | 1 099 | 1 289.0 | 20 | 3 5∕8 | 3 1∕2 | 19 | 605 | … |
| 40 | 1 511 | 196.8 | 223.8 | 363 | 1 127 | 1 016.0 | 1 162 | 1 339.8 | 24 | 3 5∕8 | 3 1∕2 | 21 | 620 | … |
| 42 | 1 562 | 206.2 | 231.6 | 371 | 1 176 | 1 066.8 | 1 213 | 1 390.6 | 24 | 3 5∕8 | 3 1∕2 | 21 | 635 | … |
| 44 | 1 648 | 214.4 | 242.8 | 391 | 1 235 | 1 117.6 | 1 270 | 1 463.5 | 24 | 3 7∕8 | 3 3∕4 | 22 | 665 | … |
| 46 | 1 734 | 225.6 | 255.5 | 411 | 1 292 | 1 168.4 | 1 334 | 1 536.7 | 24 | 4 1∕8 | 4 | 22 | 700 | … |
| 48 | 1 784 | 233.4 | 263.7 | 419 | 1 343 | 1 219.2 | 1 384 | 1 587.5 | 24 | 4 1∕8 | 4 | 24 | 715 | … |
| 50 | … | … | … | … | … | … | … | … | … | … | … | … | … | … |
| 52 | … | … | … | … | … | … | … | … | … | … | … | … | … | … |
| 54 | … | … | … | … | … | … | … | … | … | … | … | … | … | … |
| 56 | … | … | … | … | … | … | … | … | … | … | … | … | … | … |
| 58 | … | … | … | … | … | … | … | … | … | … | … | … | … | … |
| 60 | … | … | … | … | … | … | … | … | … | … | … | … | … | … |
LƯU Ý:
Kích thước được tính bằng milimét.
(1) Chiều dày mặt bích tối thiểu không bao gồm chiều dày mặt nâng.
(2) Kích thước này dành cho đầu lớn của trục, có thể thẳng hoặc thuôn nhọn.
(3) Để hàn và vát.
(4) Chiều dài của chốt đinh không bao gồm chiều cao của các điểm.
(5) Chiều dài bu lông không được nêu trong bảng có thể được xác định theo Phụ lục D không bắt buộc.
Tiêu chuẩn tham khảo
ASME B16.47- Mặt bích thép có đường kính lớn: NPS 26 đến NPS 60, Tiêu chuẩn hệ mét/inch, B16.47 - 2025
Câu hỏi thường gặp:
1. Sự khác biệt chính giữa mặt bích Series A và Series B là gì?
Sự khác biệt nằm ở kích thước và số lượng bu lông. Mặt bích Series A (MSS SP-44) lớn hơn, nặng hơn và sử dụng ít bu lông hơn nhưng lớn hơn so với mặt bích Series A (MSS SP-44).Dòng B (API 605).
2. Phạm vi kích thước được bao phủ bởi ASME B16.47 Series A là bao nhiêu?
ASME B16.47 Series A bao gồm các mặt bích có đường kính-lớn từ NPS 26 đến NPS 60. Đối với các mặt bích nhỏ hơn 26 inch, bạn phải tham khảoASME B16.5tiêu chuẩn.
3. Mặt bích Series A có tương thích với ASME B16.5 không?
Không. ASME B16.5 chỉ bao gồm các mặt bích lên đến NPS 24. Trong khi ASME B16.47 được phát triển để mở rộng phạm vi đó.
4. Xếp hạng nhiệt độ-áp suất cho mặt bích Dòng A là bao nhiêu?
Mặt bích Series A có các loại 150, 300, 400, 600 và 900. Mức áp suất cụ thể phụ thuộc vào loại vật liệu (ví dụ:Thép cacbon A105hoặcMặt bích thép không gỉ) và nhiệt độ làm việc.
5. Tại sao mặt bích Series A lại đắt hơn Series B?
Mặt bích Series A nặng hơn và cần nhiều nguyên liệu thô hơn.
6. "MSS SP-44" có liên quan gì đến ASME B16.47 Series A?
Series A là sự kế thừa của MSS SP-44. Ngày nay, Series A kết hợp các kích thước và thông số kỹ thuật ban đầu có trong MSS SP-44.
7. Vật liệu phổ biến nhất cho mặt bích Series A là gì?
Các vật liệu phổ biến bao gồm ASTM A105 (Thép Carbon),ASTM A350 LF2(Thép cacbon nhiệt độ-thấp) và ASTM A694 (Cấp F42 đến F70) dành cho các ứng dụng đường ống có năng suất-cao. Thép không gỉ và hợp kim Duplex cũng có sẵn cho môi trường ăn mòn.
8. Mặt bích Series A có loại "Cổ mù" và "Cổ hàn" không?
Đúng. Series A chủ yếu tập trung vào các loại mặt bích Weld Neck (WN) và Blind.
9. Mặt bích tiêu chuẩn cho những mặt bích này là gì?
Phổ biến nhất là Mặt nâng (RF), thường có chiều cao 0,06" (1,6mm) hoặc 0,25" (6,4mm). Các mặt khớp loại vòng (RTJ) cũng được sử dụng rộng rãi trong Loại 600 và 900 cho dịch vụ dầu khí áp suất cao-.
Giới thiệu về Công ty TNHH Thiết bị Đường ống Zhengzhou Huitong.
HT PIPE là-nhà cung cấp và xuất khẩu nổi tiếng. Chúng tôi là nhà cung cấp vật liệu hợp kim không gỉ/cacbon/niken có kinh nghiệm xuất khẩu 15+. Chúng tôi không chỉ cung cấp ống, tấm, thanh tròn mà còn cung cấp phụ kiện đường ống, mặt bích, v.v. Hãy liên hệ với chúng tôi để biết thêm thông tin và giá cả miễn phí.
Tác giả: Chloe Pu (5 năm trong ngành thép không gỉ, hợp kim niken và thép cacbon)
Xuất bản: ngày 28 tháng 4 năm 2026 (Giờ Bắc Kinh)
